MODULARE TEILEWASCHANLAGE
JCC-MODUL
Das JCC-Modul ist eine kompakte, modulare Teilewaschanlage, die speziell für Hersteller entwickelt wurde, die eine leistungsstarke Reinigung auf kleinem Raum benötigen. Dank seiner flexiblen Konstruktion lässt sich dieses System problemlos in bestehende Produktionslinien integrieren und eignet sich daher ideal für die präzise Reinigung, Trocknung sowie die Entfernung von Spänen und Öl von Metallbauteilen. Darüber hinaus wurde das Modul für die einfache Integration mit Transfermaschinen konzipiert und liefert konsistente Ergebnisse – für optimale Teilequalität, längere Anlagenlebensdauer und effiziente Zykluszeiten. Somit ist das Modul ideal für die Reinigung von Komponenten in der Automobil-, Luft- und Raumfahrt- sowie Fluidtechnik.

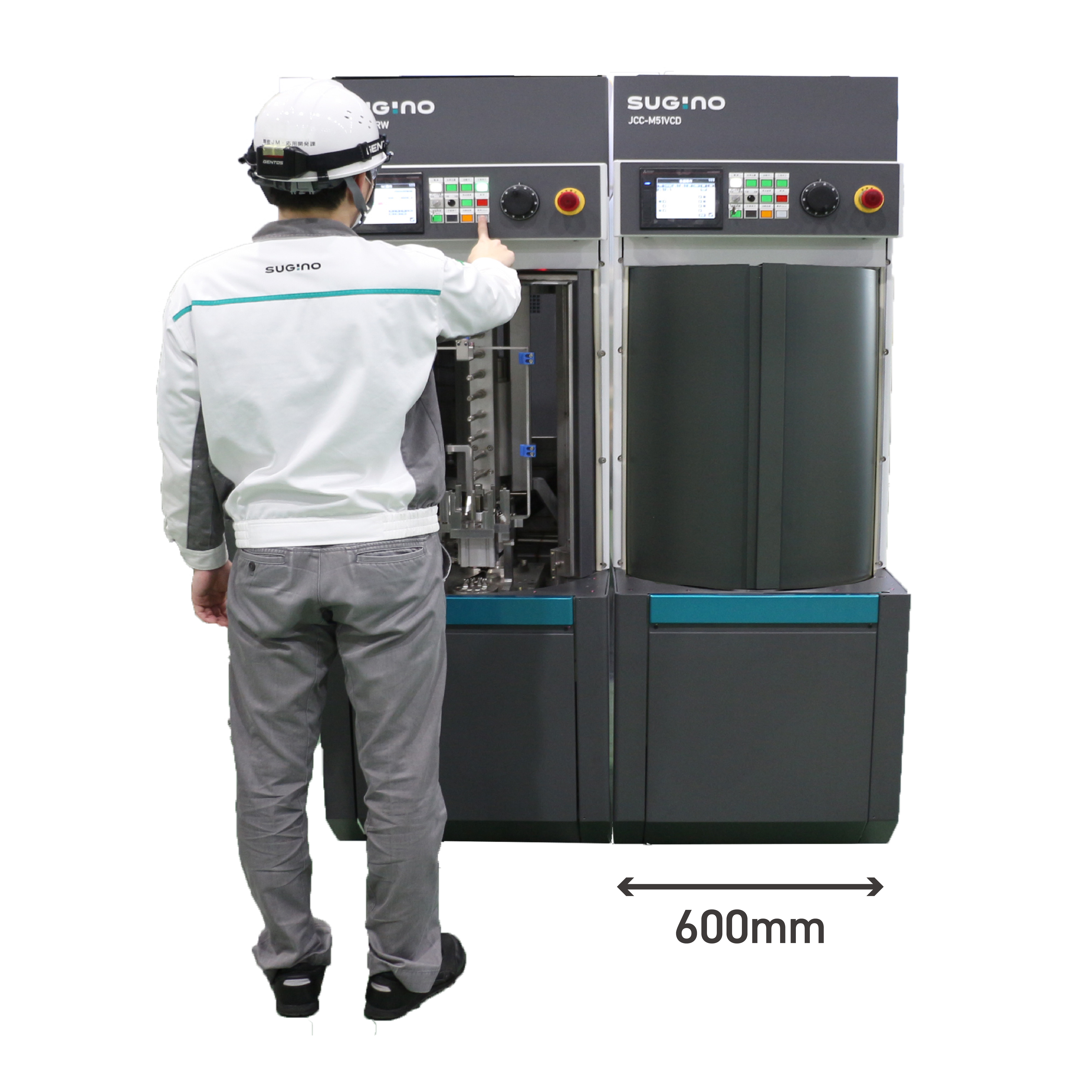

Das JCC-Modul ist nicht nur mit einer Breite von nur 600 mm unglaublich kompakt, sondern entfernt dank seiner Schwenkarm-Zielreinigung auch mühelos Späne aus Gewinde- und Sacklöchern . Das Hochleistungs-Mehrdüsensystem spült Späne und Öl schnell von der Werkstückoberfläche ab und macht so die manuelle Späneentfernung und -prüfung überflüssig. Das Ergebnis: geringere Produktionskosten und optimierte Arbeitsabläufe.
Das Geheimnis für schnelle und präzise Reinigung: Gezielte Reinigung mit Schwenkarm (Patent)

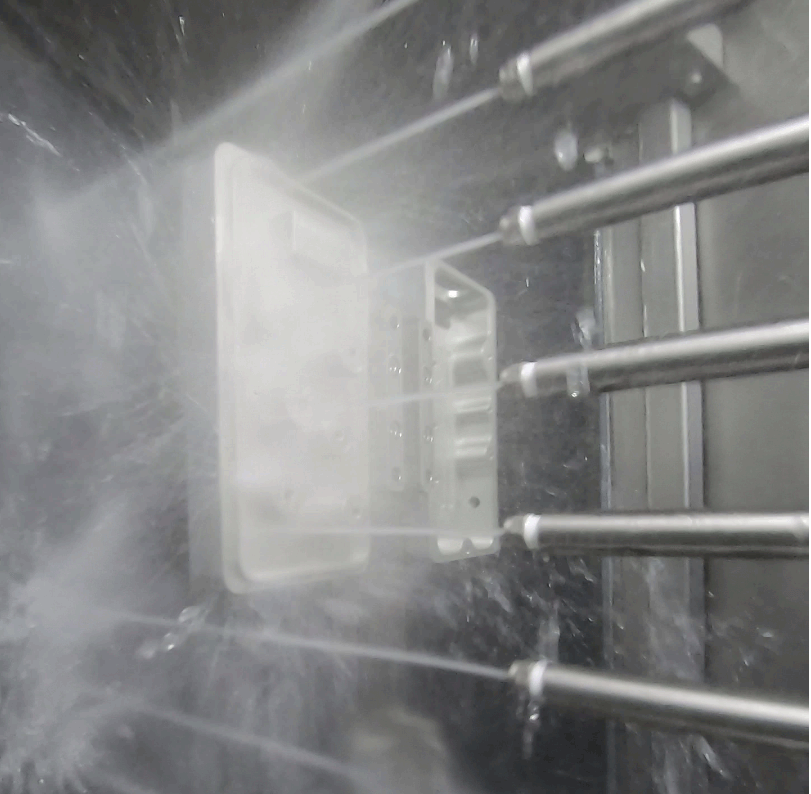

Das Schwenkarm-Zielreinigungssystem synchronisiert die Drehachse des Werkstücks mit den drei Servoachsen der Düse (Auf-/Abwärts- und Links-/Rechtsbewegung). Dadurch werden Bohrungen während des Sprühvorgangs kontinuierlich angesteuert, was eine gründliche und punktgenaue Spanabfuhr aus Gewinde- und Sacklöchern gewährleistet.
Dank mehrachsiger Hochgeschwindigkeitspositionierung und des Hochvolumen-Sprühverfahrens mit mehreren Düsen erzielt das JCC-Modul eine schnelle, vollflächige Reinigung des gesamten Werkstücks und steigert so die Effizienz ohne Präzisionseinbußen. Es wurde speziell für die Hochleistungsreinigung und Entfettung von Metallbauteilen entwickelt und ist insbesondere für Hersteller in der Automobil-, Luft- und Raumfahrt- sowie Fluidtechnikbranche die optimale Wahl, um platzsparende Lösungen ohne Leistungseinbußen zu finden.
Empfänger des Good Design Award
Das JCC-Modul wurde für sein ergonomisches, modulares Design mit dem Good Design Award 2021 ausgezeichnet. Der Fokus liegt auf Benutzerfreundlichkeit und müheloser Bedienung, egal ob als Einzelgerät oder in Kombination mit mehreren Geräten.
Hauptmerkmale der JCC-Modul-Teilewaschanlage
- Kompakt & Modular: Einfach anzupassen und in jede Fabrikkonfiguration zu integrieren.
- Ergonomisches Design: Die optimierte Höhe verbessert den Komfort und die Benutzerfreundlichkeit und ermöglicht eine intuitive Handhabung des Arbeitsablaufs, einen reibungslosen Betrieb und eine mühelose Wartung.
- Funktionale Farbcodierung: Eine durchdachte Farbaufteilung verbessert die Benutzerfreundlichkeit, sodass wichtige Komponenten auf einen Blick leicht zu erkennen sind.
-
Automatisierungsbereit: Lässt sich nahtlos in Transfersysteme oder andere Automatisierungslösungen integrieren.
Entwickelt für einfache Integration und Effizienz im Alltag.
Das JCC-Modul ist für eine einfache Installation und einen unkomplizierten täglichen Betrieb konzipiert. Mit einer Breite von nur 600 mm eignet sich diese kompakte modulare Teilewaschanlage ideal für Betriebe mit begrenzter Stellfläche. Dadurch lässt sie sich nahtlos in bestehende Produktionsumgebungen integrieren, ohne dass kostspielige Layoutänderungen oder Ausfallzeiten erforderlich sind.
Darüber hinaus ermöglicht Ihnen der modulare Aufbau, die Funktionalität an Ihre wachsenden Produktionsanforderungen anzupassen. Das heißt, Sie können mit einer Grundausstattung beginnen und später neue Prozesse oder Komponenten hinzufügen, wie zum Beispiel zusätzliche Waschstufen, Trocknungsmodule oder Automatisierungssysteme. Diese Flexibilität macht das JCC-Modul zu einer intelligenten Langzeitinvestition für Hersteller, die Leistung und Anpassungsfähigkeit gleichermaßen benötigen.
Beispiel für die Konfiguration einer automatischen Reinigungslinie. Auch Vakuumtrocknung ist möglich.
Nahtlose Automatisierung und Arbeitsersparnis.
Dank integrierter NC (Numerische Steuerung) ermöglicht das JCC-Modul die einfache Automatisierung von Reinigungs- und Trocknungsprozessen. Durch die Verbindung mehrerer Einheiten mit einem Transportsystem können Hersteller eine vollautomatische Reinigungsanlage erstellen, die mit minimalem menschlichen Eingriff arbeitet.
Tatsächlich reduziert diese Konfiguration nicht nur den manuellen Aufwand, sondern verbessert auch die Prozesskonsistenz und -wiederholbarkeit. Dadurch werden die Arbeitskosten gesenkt, Engpässe beseitigt und die Gesamtbetriebseffizienz gesteigert.
Darüber hinaus ermöglicht die Automatisierung eine strengere Qualitätskontrolle, insbesondere in Branchen, in denen Präzision und Sauberkeit von entscheidender Bedeutung sind.
Zuverlässige Reinigung für kritische Industrien
Hersteller vertrauen auf die Jet Clean Center (JCC)-Systeme von Sugino in folgenden Bereichen:
zum Reinigen und Entgraten von Getriebe, Motor,
und Bremskomponenten
AEROSPACE
zum Feinreinigen und Entgraten von bearbeiteten
und Gussteile
FLUIDTECHNIK / HYDRAULIK
zum Entgraten und Spülen
Ventilkörper und Verteiler
MEDIZINISCHE GERÄTE
zur Reinigung hochtoleranter chirurgischer Komponenten
| Produktname | JCC-Modul: Modulare Waschmaschine |
| Anwendungen |
・Entfernung von in Gewindebohrungen und Sacklöchern festsitzenden Schneidspänen ・Entfernen von Spänen und Öl, die auf der gesamten Oberfläche des Werkstücks anhaften, Entfetten Anwendungsbeispiele: Teile für EV/HV-Fahrzeuge, Getriebezahnräder, Wellen, Autoklimaanlagen usw. |
| Waschspezifikationen | 1.0 MPa×100L/min oder 7.0MPa×15L/min |
| Controller | CNC |
| Positionierung | Oszillation (Servo) + Auf/Ab (Servo) |

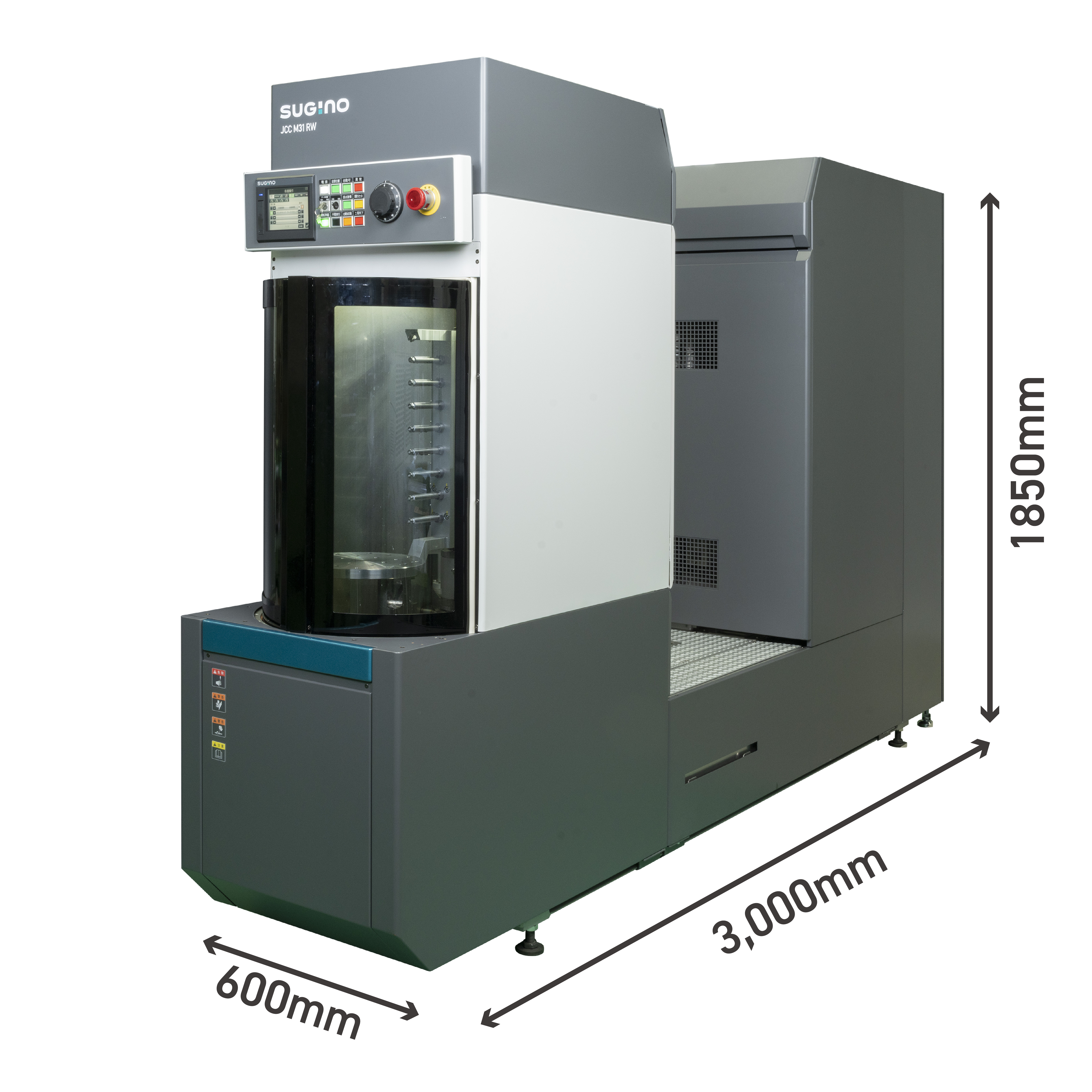

| Maschinenabmessungen | B 600 mm × T 3,000 mm × H 1,850 mm |
| Anwendbare Werkstückgröße |
B 250 mm × T 100 mm × H 450 mm *Die Werkstückgröße ist ein Richtwert; möglicherweise sind auch größere Werkstücke möglich. Darüber hinaus können mit dem JCC-MULTI auch größere Werkstücke gereinigt werden. |
| Gewicht der Maschine | 1,600 kg |
Optimieren Sie Ihren Reinigungsprozess
Letztendlich bedeutet die Investition in das JCC-Modul kürzere Zykluszeiten, höhere Produktqualität und geringere Arbeitskosten. Ob Sie Teile für die Luft- und Raumfahrt, die Automobilindustrie oder Hydrauliksysteme fertigen – diese kompakte Teilewaschanlage liefert zuverlässige und reproduzierbare Reinigungs- und Entgratungsergebnisse. Bei Fragen stehen wir Ihnen gerne zur Verfügung. Vereinbaren Sie einfach einen Rückruf oder schreiben Sie uns eine E-Mail – ganz wie es Ihnen passt.
