Jet Clean Center (JCC) Serie

Flexible CNC-Entgratungs- und Teilereinigungsmaschinen mit Hochdruckwasserstrahl

Ob Sie anspruchsvolle Teile waschen, Grate entfernen oder beides haben – JCC-Systeme bieten Ihnen präzises Hochdruck-Entgraten und Waschen bis zu 245 MPa. Sie liefern hochpräzise (0.08 mm), wiederholbare und CNC-gesteuerte Ergebnisse ohne Wärmeeinflusszone (WEZ). Dank ihrer Flexibilität und Modularität eignen sich diese Systeme ideal für ein breites Anwendungsspektrum und verschiedenste Teile.

Seit der Gründung von JCC im Jahr 1998 genießt das Unternehmen sowohl in Japan als auch weltweit hohes Ansehen. Bis heute haben wir über 6,000 JCC-Maschinen in mehr als 30 Ländern weltweit ausgeliefert.

Unsere JCC-Einheiten werden von einem globalen Serviceteam betreut, sodass sie auch lange nach dem Kauf weiterhin Ihren Leistungsanforderungen und den sich ständig ändernden Branchenstandards gerecht werden.

Sugino's JCC Jet Clean Center Hochdruck-Wasserstrahl-Entgratungs- und Reinigungsmaschine für Automobil-, Luft- und Raumfahrt- sowie Medizinteile
JCC-MODELLE ENTDECKENFinden Sie die passende Lösung für Ihre Anwendung
SEHEN SIE ES IN AKTIONSehen Sie, wie JCC in der realen Welt funktioniert.
FINANZIERUNG MÖGLICHBesorgen Sie sich die Präzisionsgeräte, die Ihr Unternehmen benötigt.

Hochdruck-Gezieltes Waschen und Entgraten

Wasser wird unter Druck von bis zu 245 MPa gesetzt und CNC-gesteuert eingespritzt. Die Aufprallkraft des Einspritzvorgangs entfernt effektiv Grate und Späne – ganz ohne Chemikalien.

Hochdruck-/Hochgeschwindigkeitswasser entfernt Späne schnell und effektiv und sorgt so für eine herausragende Reinigungsleistung. Durch die Kombination der passenden Düsen mit gezielter Positionierung sparen Jet Clean Center-Systeme Zeit, Energie und Kosten. Dank neuer CNC-Programmierung lassen sich die Reinigungsbedingungen flexibel an veränderte Produktionsanforderungen anpassen, was schnelle Reaktionsfähigkeit und hohe Flexibilität ermöglicht.

Die Jet Clean Center von Sugino nutzen CNC-gesteuerte Düsen, um gezielt Bohrungen und die Geometrie von Bauteilen zu bearbeiten, Grate zu entfernen und das Entgraten sowie die Teilewäsche durchzuführen.
Die Hochdruckwasserstrahl-Entgratungs- und Teilewaschanlagen der JCC-Serie von Sugino verwenden ein CNC-gesteuertes Präzisionszielsystem.

Unterstützt sowohl Unterwasser- als auch Freiluftreinigung


Die Hochdruckwasserstrahlentgratung und -reinigung eignet sich hervorragend zum Entfernen von Spänen und Ablagerungen an schwer zugänglichen Stellen eines Werkstücks. Die Kombination aus Unterwasser- und Freiluftreinigung – oft in einem System vereint – erzielt einen Synergieeffekt: Hochdruckstrahlen und Kavitation erzeugen einen besonders kraftvollen Wirbel. Die optimale Methode lässt sich anhand der Teilegeometrie und der Werkstückspezifikationen auswählen.

Unsere Expertise in der Nutzung der Kraft des Wassers ist der Grund, warum sich Hersteller an uns wenden, wenn sie mit komplexen Bauteilen arbeiten.

Entgraten und Waschen im Freien

Durch den Aufprall von Hochdruckwasser wird eine gründliche Reinigung im und um den Bereich erzielt. Ideal für Teile mit vielen Gewinden, zum Entgraten von Querbohrungen und tiefen Öldurchführungen.

Suginos bestes Jet Clean Center: Offenes Hochdruck-Wasserstrahl-Entgratungs- und Teilewaschsystem

Beispiele: Getriebegehäuse

Zielwerkstücke: Teilereinigung im Freien
Getriebeteile, E-Achsen-Teile, ABS-Gehäuse, Bremssattel usw.
Unterwasserwäsche
Die Unterwasserreinigung erzeugt einen Wirbel, der das gesamte Innere des Werkstücks reinigt. Ideal zum Entfernen von Spänen und Rückständen aus Teilen mit komplexen inneren Kanälen.
Die JCC-Unterwasserentgratungs- und Teilewaschanlagen von Sugino entfernen effektiv Ablagerungen und Späne aus internen Durchgängen.
Die Unterwasser-Teilereinigung und -wäsche von Sugino's JCC ist effektiv und umweltfreundlich.
Beispiele: Baumaschinen, Hydraulikteile, Zylinderköpfe/Zylinderblöcke
Zielwerkstücke: Unterwasserreinigung

Zylinderkopf, Zylinderblock, Hydraulikverteiler usw.


Merkmale der Jet Clean Center-Serie

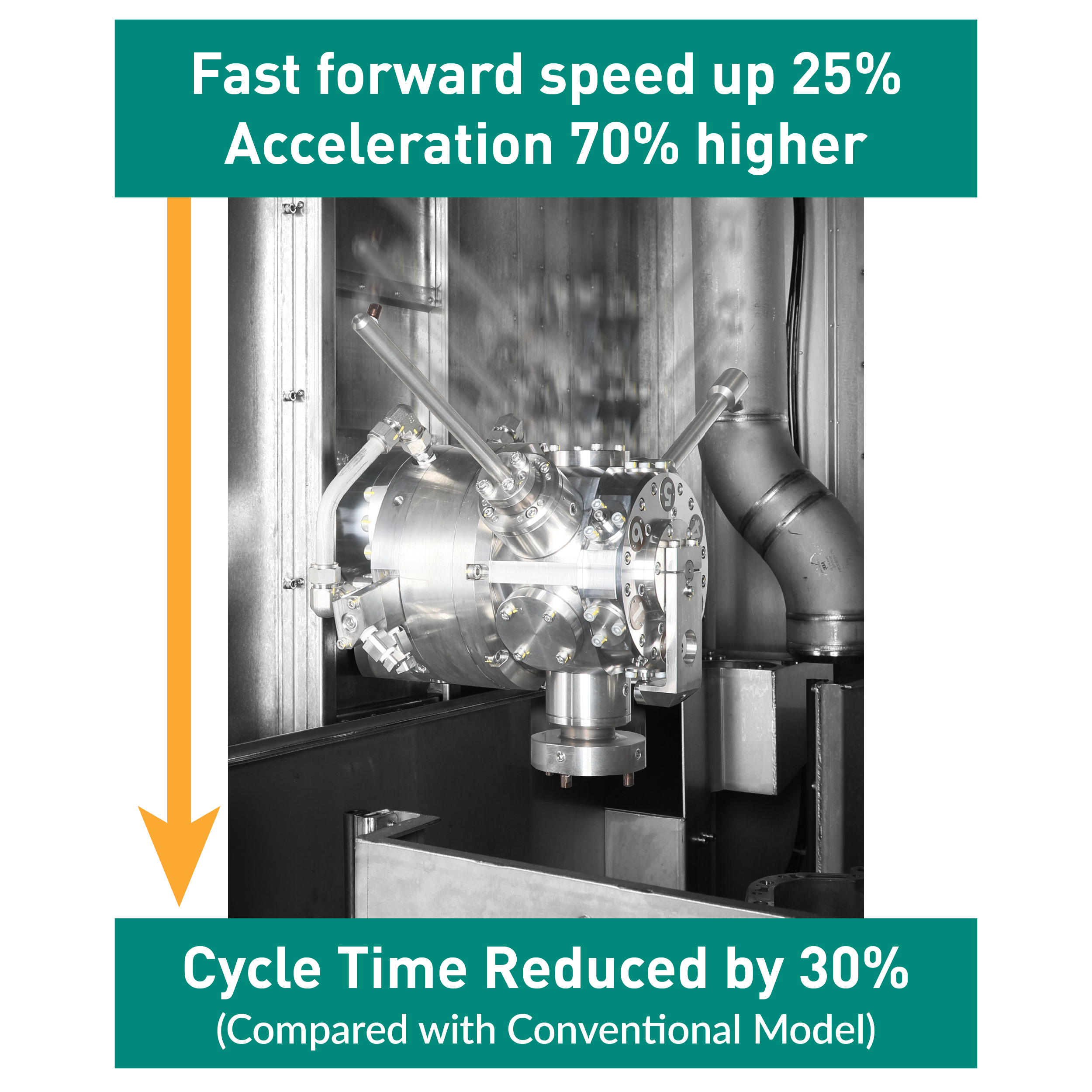

Dramatische Reduzierung der Zykluszeit

Leistungsverbesserungen an der XYZ-Säule und dem Rundtisch tragen zur Verkürzung der Zykluszeiten bei.

Suginos Hochdruckwasserstrahl-Entgratung verkürzt die Zykluszeiten
Reduzieren Sie Ihre CO2-Emissionen mit eSmart um 50 % oder mehr.

Das eSmart-Energiesparpaket ist Standard und reduziert den Stromverbrauch und die CO2-Emissionen deutlich.

Das JCC eSmart-Paket von Sugino minimiert die übermäßige Stromerzeugung durch Waschen unter optimalen, auf das jeweilige Ziel abgestimmten Bedingungen und reduziert so den Stromverbrauch und die CO2-Emissionen deutlich.
Erweiterte Luftblasoption

Für hochpräzise Trocknung bewegt sich eine optionale Roboter-Luftblasdüse um das Werkstück und ermöglicht so eine gezielte Trocknung. Diese Option ist bei 2-Stationen-kompatiblen Modellen verfügbar.

Die Luftgebläse-Trocknungsoption von Sugino für die JCC-Serie

Eine Lösung, die alle Anforderungen erfüllt

Hauptmerkmale der Jet Clean Center-Serie

Einfache Bedienung
Ähnlich wie bei einem vertikalen Bearbeitungszentrum ist nur eine minimale Schulung erforderlich, und die Bediener sind kurz nach der Installation bereit, mit der Arbeit zu beginnen.

CNC-Zuverlässigkeit und Genauigkeit

Mit einer Positioniergenauigkeit von 0.08 mm bietet die JCC ein hocheffizientes und wiederholbares Entgraten und Waschen.

Flexibilität / Modularität

Konzipiert für den Einsatz heute und in Zukunft. Die Umrüstungskosten können drastisch reduziert werden.

Hochdruckpumpen mit automatischer Druckkorrektur

Optimiert den Druck, um Schwankungen zu vermeiden, die zu Defekten führen können.

Sprühdüsenoptionen

Kann verschiedene Werkstücke bearbeiten – wir bieten eine Vielzahl davon Waschdüsenaufsätze wie L-Typ-Düse, Doppeldüse und Entgratungswerkzeuge – bis zu 6 Optionen für Revolvereinheiten.

Mehrere Automatisierungslösungen

Dank seines modularen Designs eignet sich das JCC ideal für eine Reihe von Automatisierungsanwendungen, darunter Portallader, Förderbänder und Robotertransfer.
Eine bewährte, weit verbreitete Lösung
Von Automobilherstellern, Tier-1- und Tier-2-Zulieferern, Luft- und Raumfahrtunternehmen sowie einer Vielzahl anderer branchenführender Hersteller wird uns vertraut – mit Tausenden von Installationen seit 1994.
Globaler Vertriebs- und Service-Support
Unterstützt von einem globalen Service-, Ersatzteil- und Aftermarket-Team, damit Sie jederzeit einsatzbereit sind.
80 Jahre Erfahrung

Sugino hat jahrzehntelang an der Innovation und Verfeinerung von wasserstrahlbetriebenen Lösungen gearbeitet.

Sie denken, Sie haben Spezifikationen, die wir nicht erreichen können?

Wir entwickeln Lösungen, die mit den sich ständig ändernden Spezifikationen Ihrer Branche Schritt halten.

Entdecken Sie Modelle

JCC CNC Open-Air-Hochdruck-Reinigungs- und Entgratungsmaschine

Entfernt Späne und Grate von Ihren Werkstücken, indem Hochdruckwasser aus einer CNC-positionierten Düse auf die Querlöcher, Tieflöcher und Hahnlöcher gestrahlt wird.

Siehe Produktdetails

JCC U-Jet CNC-Tauchwaschmaschine für Teile

Entfernt effektiv Ablagerungen von komplexen Merkmalen innerhalb eines Teils durch einen Synergieeffekt zwischen dem 7 MPa HP Jet und der Kavitation.

Siehe Produktdetails

JCC 421-UTE U-Jet – Drehtisch mit integrierter Unterwasserreinigung und Entgratung

Die Effizienz unserer Drehtischeinheit für die Teilehandhabung mit der Effektivität des Waschens und Entgratens unter Wasser in einer Maschine.

Siehe Produktdetails

JCC 302 TT CNC-Revolvertyp HP Waschen und Entgraten

Präzises und gleichmäßiges Waschen unter freiem Himmel und Entfernen von Spänen von einfachen und komplexen Teilen. CNC-Steuerung für hohe Positioniergenauigkeit. Drehteller für schnellere Zykluszeiten und Be- und Entladen während des Waschens.

Siehe Produktdetails

JCC 503 Robo CNC-Tauch-/Freiluft-Roboter-Handwaschmaschine

Bietet eine Komplettlösung, die Werkstücke mit höchster Präzision wäscht, trocknet und transportiert; verfügt über eine äußerst steife Roboterhand, die kürzere Zykluszeiten und einen geringeren Platzbedarf gewährleistet.

Siehe Produktdetails

JCC 603 Robo CNC Ultrahochdruck-Roboter-Handentgratung

Eine hocheffiziente Waschmaschine, die alles in einer einzigen Einheit umfüllen, waschen und trocknen kann. Die hochsteife Roboterhand trägt dazu bei, die Zykluszeit zu verkürzen und den Installationsraum zu verringern. Variabler Hochdruckwasser bis zu 35,050 PSI (745 MPa).

Siehe Produktdetails

Maßgeschneiderte Waschsysteme

Taktmaschinen, Großteilewaschmaschinen und integrierte Kombinationslösungen.

Siehe Produktdetails

JCC Luftföhnmaschine

Trocknet Werkstückteile schnell durch die Kombination der Drehbewegung eines 4-Achsen-Tisches mit mehreren in drei Richtungen konfigurierten Luftdüsen.

Siehe Produktdetails

HM-Flüssigkeitsreiniger

Entdecken Sie zusätzliche Produkte, um Ihren Produktionsbedarf zu maximieren.

Siehe Produktdetails

JCC-Modul

Modulare, kompakte Teilewasch- und Trocknungseinheit, die einfach zu bedienen und zu warten ist. Dank der geringen Stellfläche passt sie fast überall hin.

JCC Vakuumtrockner

Trocknet nach den höchstmöglichen Standards, indem eine Vakuumpumpe verwendet wird, um in der Kammer ein Vakuum von weniger als 10 Torr zu erzeugen.

Siehe Produktdetails



Entdecken Sie die Jet Clean Center-Modelle

Videos
In der Videobibliothek finden Sie Anwendungsbeispiele, erfahren, wie das JCC funktioniert und vieles mehr.

Spezifikationen für die Jet Clean Center-Serie

FreiluftUnter Wasser
JCC104104 Wide104 Superweit303 Drehtisch403 U-Jet431 U-Jet
Superweit		421 U-Jet Drehtisch431 U-Jet Drehtisch
ModellW6750FW6A50FW6G50FW6750TFW6A50TFW6750UFW6A50UFR6G50UFW6750UTFW6A50UTF
# Werkzeug6666666666
X-Achse (Mm)750100016507501000750100016007501000
Y-Achse (Mm)500500490500500500500650500500
Z-Achse (Mm)500500500500500400400900350350
JCC 421 UTE U-JET DREHTISCH MIT INTEGRIERTER UNTERTAUSCHREINIGUNG UND ENTGRABUNG
Sugino's Jet Clean Center (JCC) 104 Hybridmaschine zum Entgraten und Reinigen von Teilen
Die Effizienz unserer Teilehandhabungs-Drehtischeinheit kombiniert mit der Effektivität unserer Tauchwasch- und Entgratungsanlage – alles in einer Maschine.
Siehe JCC 421
Lufttrocknungssysteme
Trocknet Werkstücke schnell durch die Kombination der Drehbewegung eines 4-Achs-Tisches mit mehreren in drei Richtungen angeordneten Luftdüsen.
Siehe Luftföhnen
JCC™ U-Jet CNC-Revolverwaschmaschine für getauchte Teile
Das Jet Clean Center oder die JCC 402 U-Jet-Maschine der Sugino Corp. für die Unterwasser-Hochdruck-Teilereinigung oder das Entgraten
Der Synergieeffekt zwischen dem 7 MPa HP Jet und der Kavitation entfernt effizient und effektiv Ablagerungen von komplexen Merkmalen innerhalb eines Teils.
Siehe U-Jet untergetaucht
Anzahl der Stationen

Station (Washington)

Hochdruck-Freiluftreinigung


Hochdruck-Unterwasserreinigung


Trocknungsoption

1 Einfaches Trocknen
Arbeitsrotation + Fester Schlag

2 separate Trocknungsgeräte
EVADRY (Vakuumtrocknungsgerät)

Station (Waschen und Trocknen)

Hochdruck-Freiluftreinigung


Hochdruck-Unterwasserreinigung


Trocknungsoption

1 Einfaches Trocknen
Arbeitsrotation + Fester Schlag

2 separate Trocknungsgeräte
EVADRY (Vakuumtrocknungsgerät)
