JCC 104 4+1
Erreichen, entgraten und reinigen Sie alle sechs Seiten Ihres Werkstücks.
Es ist unsere bisher leistungsstärkste Entgratungs- und Reinigungslösung. Der 104 kombiniert eine Indexierungs-4+1-Steuerung und Hochdruck-Wasserstrahl-Entgratung, um schwer zugängliche Stellen zu bearbeiten, an denen sich Grate verbergen. Mit einem neu entwickelten hohlen 2-Achsen-Kippdrehtisch mit offenem Boden können alle 6 Oberflächen frei von Spänen und Graten, sauber und einsatzbereit sein. Alles verpackt in einer energieeffizienten, optimierten Lösung.
Werfen Sie einen Blick darauf und klicken Sie auf die wichtigsten Funktionen, um zu erfahren, wie die leistungsstarke Entgratung und Teilereinigung des Hybrid den Zeit- und Arbeitsaufwand in Ihrem Prozess reduzieren kann – und gleichzeitig auf alle Seiten Ihres Teils zugreifen kann.
Greifen Sie auf alle Oberflächen des Werkstücks zu.
Ausgestattet mit einem neu entwickelten hohlen 2-Achsen-Kippdrehtisch mit offenem Boden zum Entgraten und Reinigen aller Oberflächen. Die 5-Achsen-Indexierungssteuerung ermöglicht das Entgraten auf allen Oberflächen des Werkstücks, einschließlich der Montagefläche.
Entgraten und reinigen Sie mit der Kraft von Hochdruckwasser.

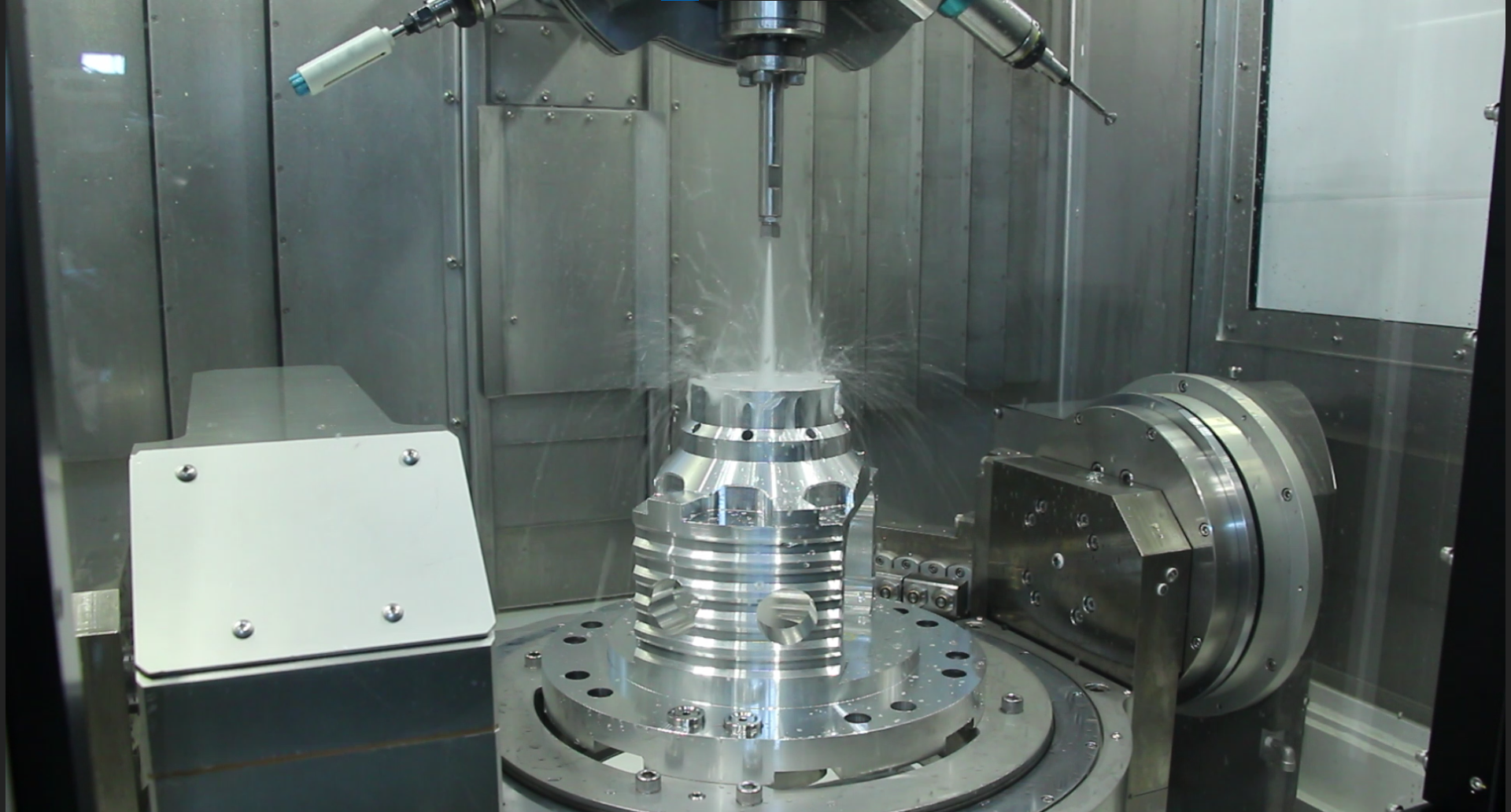

Hochdruckwasser von bis zu 50 MPa kann Bereiche entgraten, die Werkzeuge nicht erreichen können, wie z. B. Querlöcher, tiefe Löcher und abgestufte Bereiche.
Darüber hinaus reinigt das Entgraten mit Hochdruckwasser gleichzeitig und ermöglicht so eine Konsolidierung der Prozesse.
Konsolidiert Reinigungs- und Entgratungsprozesse für eine verbesserte Produktivität.
Der Entgratungsprozess wird oft manuell durchgeführt und erfordert viel Zeit und Kosten. Der 104 Hybrid kann hochpräzise Entgratungs- und Reinigungsarbeiten gleichzeitig durchführen, was zur Automatisierung und Arbeitsersparnis beiträgt und die Produktivität steigert.
Ausgestattet mit dem JCC-eSmart Energiesparpaket.
JCC-eSmart ist Standard bei allen JCC-Modellen. Es optimiert die Leistung der Hochdruckwassererzeugungspumpe (die in einer Teilewaschanlage den meisten Strom verbraucht) und reduziert den Stromverbrauch erheblich.
Einfache Bedienung mit CNC-Steuerung.
CNC-gesteuert kann der JCC Hybrid mit dem bekannten G-Code bedient werden. Da es nicht auf die komplizierten Anweisungen, besonderen Fähigkeiten oder Qualifikationen angewiesen ist, die Roboter erfordern, kann es von jedem genutzt werden.
Reinigungsdruck
max. 50MPa
Fließrate
Max. 29 l/min
Schlaganfall
X-Achse: 750 mm, Y-Achse: 500 mm, Z-Achse: 500 mm
Eilganggeschwindigkeit (X-, Y-, X-Achse)
60 m / min
Anzahl der Werkzeuge
6
Kontrollgerät
FANUC 0i-MF Plus
Außenabmessungen (Gerätekörper)
Breite 1,600 mm x Tiefe 2,700 mm x Höhe 2,500 mm
Maschinenmasse (Gerätekörper)
4300 kg
Unser robuster Teiletestprozess kann Ihnen genau zeigen, welchen Nutzen JCC für Ihren Produktionsprozess haben kann.
Wir bieten Teiletests in unserem Wixom Technology Center an. Und unser Ergebnisbericht ist unübertroffen. Um Ihr Projekt oder Ihre Tests zu besprechen, nehmen Sie Kontakt mit uns auf oder fordern Sie nach Belieben einen Anruf oder eine E-Mail an.
