JCC-SERIE • Entgraten und Reinigen von Teilen mit Hochdruckwasserstrahl

An Ihren Querlöchern und Sacklöchern befinden sich noch Grate und Ausbrüche.

Manuelles Entgraten und Sprühwaschen erreichen nicht immer effektiv Späne oder Grate in tiefen Ölkanälen, Sacklöchern oder komplexen Innengeometrien. Jet Clean Center setzt auf CNC-gesteuerte Hochdruckwasserstrahlreinigung – und wir beweisen es Ihnen gerne an Ihren eigenen Bauteilen aus der Praxis.

Ein Automobilteil vor dem Entgraten und Reinigen mit dem Sugino JCC Hochdruckwasserstrahl

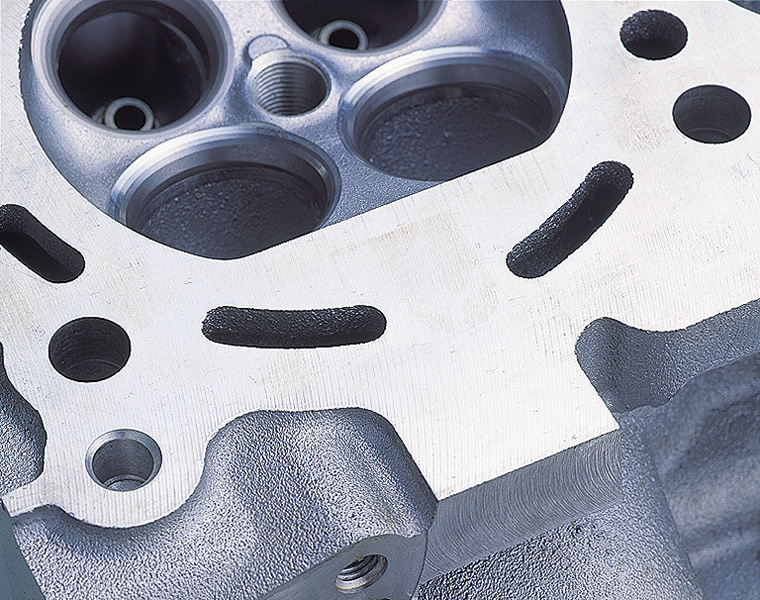

Ein Automobilteil nach der Teileprüfung auf Entgratung und Reinigung mit dem Sugino JCC Hochdruckwasserstrahl
0+
Installationen
0+
LÄNDER
0.08 mm
DÜSENGENAUIGKEIT

Was du erhältst

  • Daten zur Sauberkeit vor/nachher
  • Bericht zur Wirksamkeit der Entgratung

  • Partikelzählungen

  • Zusammenfassung der Ergebnisse

  • Prozessparameterprotokoll

  • Keine Kapitalbindung erforderlich

— DAS PROBLEM

Die von Ihnen verwendeten Methoden
wurden nicht für das gebaut, wofür
Die Bearbeitung läuft gerade.

Eine Reihe von Hochdruck-Entgratungs- und Teilewaschanlagen des Sugino's JCC Jet Clean Center für die Automobil-, Hydraulik-, Fluidtechnik- und Luft- und Raumfahrtindustrie

Antriebsstrang- und Motorkomponenten. Hydraulikverteiler. Aktuatoren für die Luft- und Raumfahrt. Diese Teile weisen interne Geometrien auf, die das manuelle Entgraten erschweren, und Sprühreiniger sind nicht immer ausreichend. Die Verunreinigungen verschwinden nicht – sie treten als Ausfall im Feld, als Reinheitsproblem oder als Ausschussware wieder zutage.

01

Das manuelle Entgraten birgt Herausforderungen hinsichtlich Konsistenz und Sicherheit.

Die Bediener entfernen sichtbare Grate, stoßen aber beim Zugang zu schwer erreichbaren Stellen wie tiefen Ölkanälen, Sacklochgewinden und komplexen internen Strukturen auf Schwierigkeiten. Schichtbedingte Schwankungen führen zu keinem einheitlichen Ergebnis. Manuelles Entgraten birgt zudem Sicherheitsrisiken für die Bediener und kann zu Schadensersatzansprüchen führen.

02
Sprühwaschanlagen verfehlen aufgrund der Geometrie einige Merkmale.

Offene Oberflächen werden sauber. Tiefe Kanäle und Hohlräume hingegen möglicherweise nicht. Ihre Reinheitsvorgabe wurde für das gesamte Bauteil erstellt – nicht nur für die Oberflächen, die vom Sprühnebel erreicht werden können.

03

Chemische Waschanlagen verursachen zusätzlichen Aufwand bei der Einhaltung von Vorschriften.
Steigende Entsorgungskosten. Aufzeichnungen über gefährliche Abfälle. Umweltberichterstattung. Ein alkalisches Waschsystem stellt eine Compliance-Pflicht dar, die die meisten Betriebe lieber beseitigen als sorgfältiger verwalten möchten.

04

Die Reinheitsanforderungen der OEMs werden immer strenger.
ISO 16232, VDA 19, IATF 16949, NADCAP – dokumentierte, parametrische und auditierbare Prozesskontrolle ist nicht länger optional. Ein Prozess, der sich nicht in einen Kontrollplan aufnehmen lässt, ist ein Prozess, auf den sich Ihr Qualitätssystem nicht verlassen kann.

05

Qualifizierte Entgratungsfachkräfte sind schwerer zu finden und zu halten.

Die manuelle Entgratung ist personalintensiv, die Schulung der Mitarbeiter auf einen einheitlichen Standard ist schwierig und die Personalbeschaffung wird zunehmend schwieriger. Eine Steigerung des Produktionsvolumens verschärft das Problem, anstatt es zu verbessern.
— WIE TEILTESTS FUNKTIONIEREN

Von Ihrer Einrichtung bis dokumentierter Nachweis.

Keine Kapitalbindung. Kein Aufwand bei der Prozessqualifizierung. Nur Ihre Teile, unsere Ausrüstung und ein Datenbericht, den Sie tatsächlich nutzen können.

01 →
Beschreiben Sie Ihre Rolle und die Herausforderung.
Bitte reichen Sie das Formular mit Angaben zur Bauteilgeometrie, zum Material, zu den Reinheitsanforderungen und zu den Problemen Ihres aktuellen Prozesses ein. Wir werden den Umfang Ihres Versuchs festlegen und die Details bestätigen.

02 →

Senden Sie die Teile an unser Technologiezentrum.

Senden Sie uns eine repräsentative Auswahl Ihrer Teile – bei Bedarf unter Geheimhaltungsvereinbarung. Wir kümmern uns dann um die Logistik und den weiteren Ablauf.

03 →

Wir bearbeiten Ihre Teile mit JCC.

Ihre Bauteile: Material und Geometrie, Ihre Herausforderung – bearbeitet auf der für Ihre Anwendung optimalen JCC-Konfiguration. Messungen vor und nach der Bearbeitung.

04

Sie erhalten Ihren Bericht

Vorher/nachher Partikelzählungen, Entgratungseffektivität, Prozessparameterprotokoll und eine leicht verständliche Zusammenfassung der Ergebnisse, die intern weitergegeben werden kann und Ihre nächste Entscheidung unterstützt.

— WAS SIE ERHALTEN

Ein umfassender Bericht. Ihre Entscheidung wird Ihnen leicht gemacht.

  • Vor und nach der Oberflächenreinigung und Sichtprüfung
    Partikelzählung, Vorhandensein von Chips und fotografische Dokumentation – mit teilbaren Daten für interne Überprüfungen.

  • Zykluszeit- und Prozessparameterprotokoll
    Druck, Düsentyp, Verweilzeit und Zykluszeit. Bildet die Grundlage Ihrer Prozessdokumentation und liefert Ihnen die Daten für ROI-Modellierung und Produktionsplanung.

  • Bewertung der Entgratungseffektivität
    Vorher/Nachher-Vergleich der Gratbildung an Querbohrungen, Gewindebohrungen und tiefen Kanälen. Der Nachweis zeigt, dass gezieltes Hochdruckwasserstrahlen Bereiche erreicht, die mit manuellen Methoden nicht zugänglich sind.

  • Zusammenfassung der Ergebnisse in einfacher Sprache
    Konzipiert für die interne Weitergabe. Entwicklung, Qualitätssicherung und Betrieb können es alle verstehen und darauf reagieren, ohne einen vollständigen technischen Bericht lesen zu müssen.

  • Empfohlener Produktionsprozess
    Das JCC-Modell und die Konfiguration, die wir für Ihr Produktionsvolumen festlegen würden, um die Testergebnisse direkt mit Ihren Anforderungen zu verknüpfen, sobald Sie bereit sind.

„Sie sehen die Ergebnisse, bevor Sie sich zu einem Kauf verpflichten. Diese Daten fließen außerdem direkt in Ihre Prozessqualifizierungsdokumentation ein, falls Sie den Kaufprozess fortsetzen.“

Der Datenbericht, den Sie erhalten, ist keine generische Demo. Er basiert auf Ihren tatsächlichen Teilen, Ihrer tatsächlichen Legierung und Ihren tatsächlichen Reinheitsanforderungen – und ist so strukturiert, dass er direkt in eine OEM-Einreichung, ein Korrekturmaßnahmenpaket oder eine interne Investitionsbegründung einfließen kann.

Eine Geheimhaltungsvereinbarung ist vor dem Versand der Teile verfügbar.
Für sensible Programme können wir auch repräsentative Proben derselben Legierung und Geometrieklasse bearbeiten. Unser Technologiezentrum in Wixom, Michigan, ist eine US-amerikanische Einrichtung mit kontrolliertem Zugang.

Sugino ist ITAR-registriert und EAR-registriert.
